OpenModelica による浅井戸ポンプ給水システムモデル(第2回)

本ドキュメントは、Modelica ライブラリ勉強会 のハンズオンで使用するために作成しました。

OpenModelica による浅井戸ポンプ給水システムモデル(第1回)

の続きです。ハンズオンの1回目は、2019/11/16の第15回 Modelica ライブラリ勉強会で実施しましたが、上記資料がまだ終了していないため、本資料を使用するのはもう少し先になると思います。本資料では、前回作成したモデルに加えて、

  • 井戸
  • 圧力タンク
  • 圧力スイッチ

などのモデルを作成し、全体モデルを組み上げます。

ShallowWellPumpingSystem2

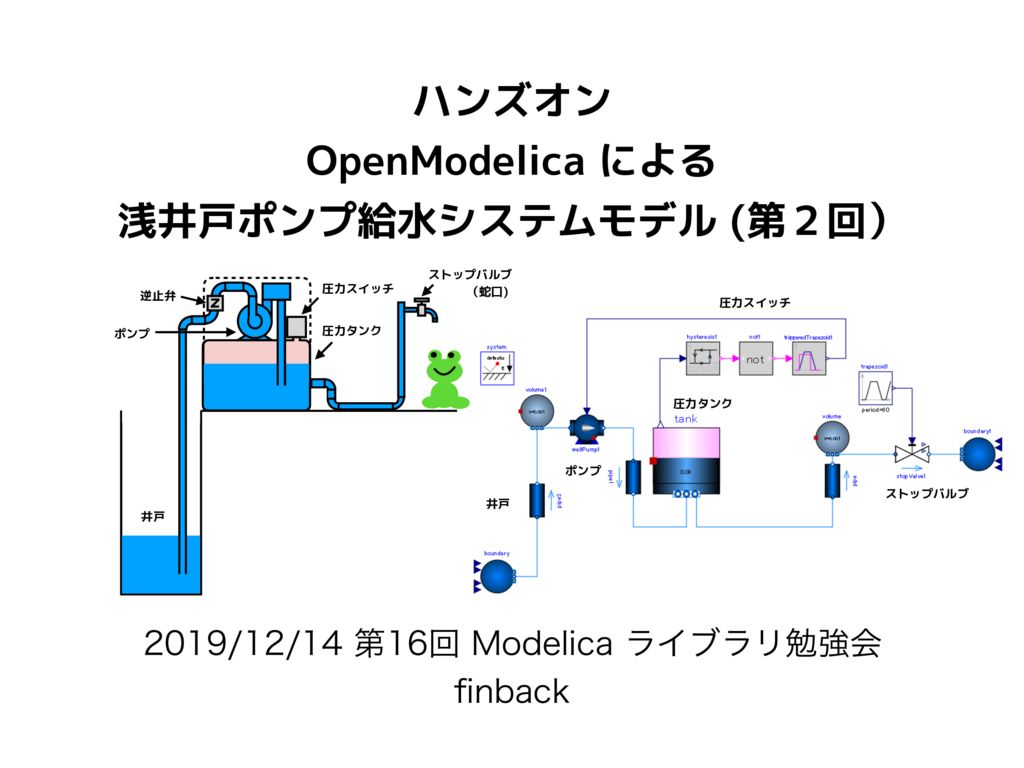

shallow_well_pumping_system_2のサムネイル

PDFドキュメント

内容(本日のメニュー)

  • 浅井戸
    • WellPumpTest3 浅井戸+ポンプ+オープンタンク+バルブ
  • 圧力タンク
    • 圧力タンク内の空気のモデル化
    • 圧力タンク出入口の圧力
    • PressureTank 圧力タンクモデル
    • PressureTankTest1 単体テスト
    • PressureTankTest2 浅井戸+ポンプ+圧力タンク+バルブ
  • 圧力スイッチ
    • PressureSwitch
  • まとめ
