OpenModelica によるマルチボディダイナミクス実習

Modelica MultiBody ライブラリは,3次元的要素を提供するフリーの Modelicaパッケージであり,これらの要素を使用するとロポットや機械装置や車両のような機械系のモデル化ができます.特徴としてすべてのコンポーネントが大きさと色をもったアニメーションの情報をもっています.

ここでは,Multibodyライブラリの使用例として,2つの振り子が衝突する問題のシミュレーションモデルを作成方法について示します.例題のモデルは,振り子の不思議 を参考にしました.Virtual laboratory by Modelica の記事のモデルをオープンCAE学会の講習会 向けに作り直したものです.

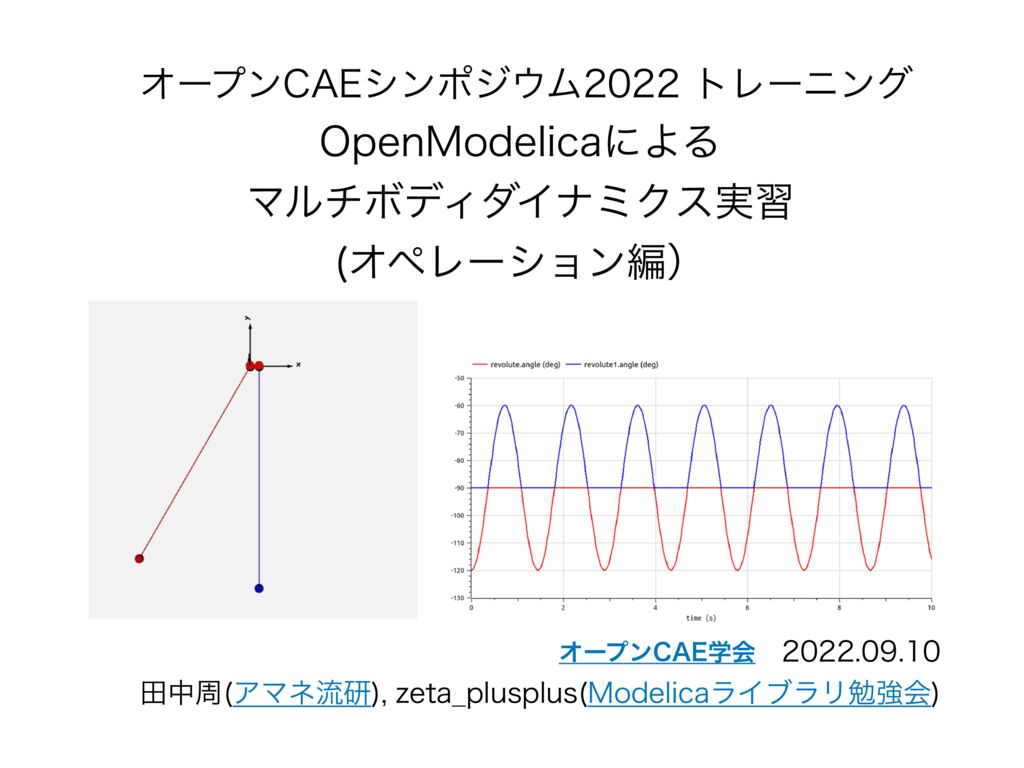

MultiBodyオペレーション_20221230のサムネイル

OpenModelica によるMultibodyDynamics入門オペレーション編

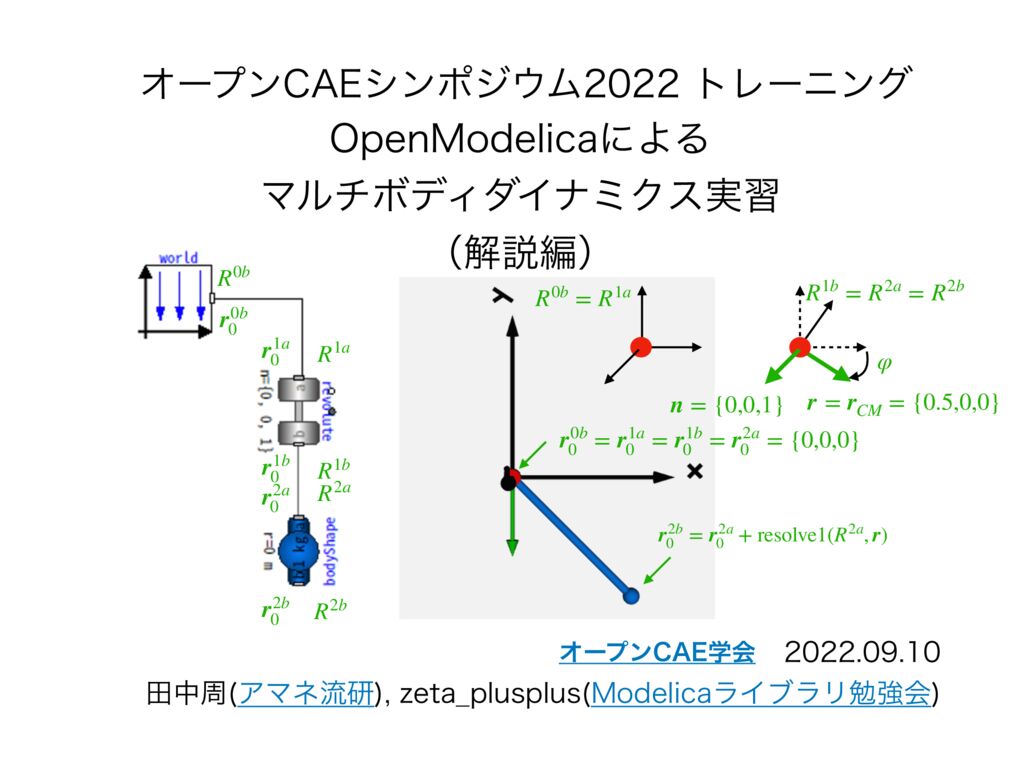

Multibody解説20220912のサムネイル

OpenModelica によるMultibodyDynamics入門解説編
