OpenModelica による浅井戸ポンプ給水システムモデル(第1回)

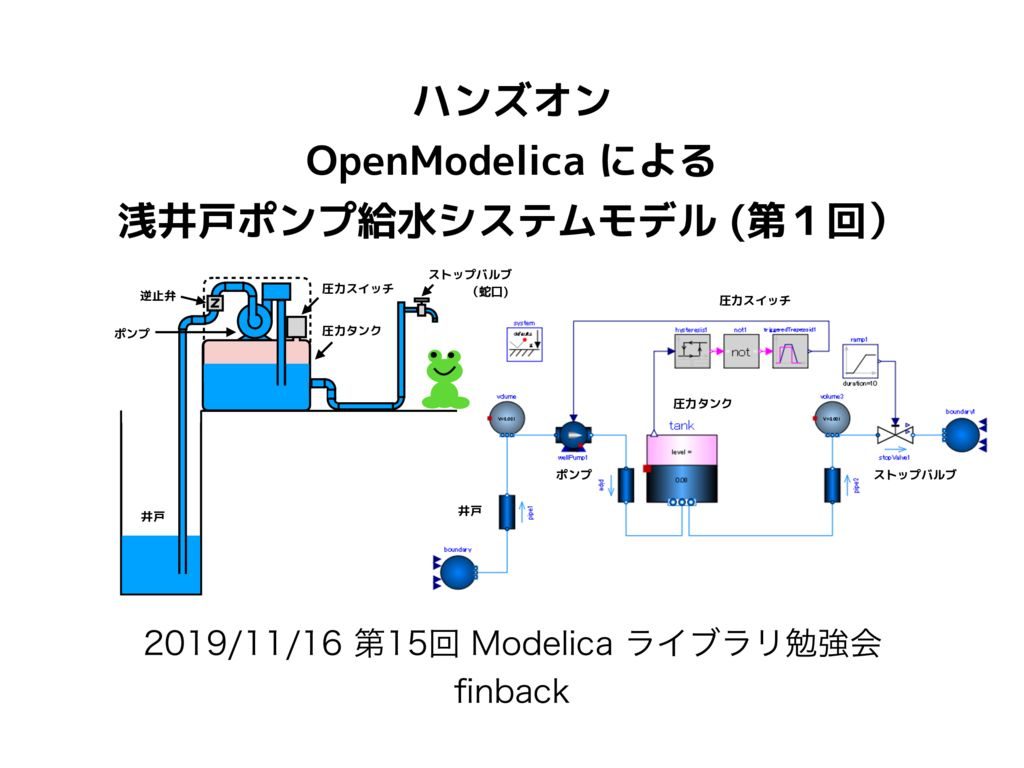

本ドキュメントは、2019年11月16日に開催される 第15回 Modelica ライブラリ勉強会 で実施予定のハンズオン企画の資料です。圧力タンク式の浅井戸ポンプをモデル化して、井戸水を汲み上げて給水するモデルを OpenModelica で試作します。

  • ポンプ
  • ストップバルブ(蛇口)
  • 圧力タンク
  • 圧力スイッチ(ポンプのオンオフ制御装置)
  • 配管系(井戸、パイプ)

などを Modelica Standard Library の Fluid ライブラリを用いてモデル化します。

第1回(本資料)は、ポンプとストップバルブをモデル化を行います。他のモデル及び全体モデルの資料は次回アップします。よろしくお願いします。

ShallowWellPumpingSystem1.zip

shallow_well_pumping_systemのサムネイル

PDFドキュメント

内容(本日のメニュー)

  • 浅井戸ポンプ給水システム
  • ストップバルブ (stop valve)
    • StopValve モデルの作成
    • StopValveTest1 単体テスト
    • StopValveTest2 ストップバルブとオープンタンク
  • ポンプ
    • 揚程特性 (head curve)
    • 軸動力特性 (power curve)
    • WellPump モデルの作成
    • WellPumpTest1 単体テスト
    • WellPumpTest2 ポンプ+オープンタンク+ストップバルブ
  • まとめ
